JE.Présentation du produit

Le processeur vidéo 4K60 UHD récemment lancé par BitVisus est capable d'afficher plusieurs images dynamiques sur plusieurs écrans et de réaliser simultanément un maximum de commutation d'entrée de signal à 4 canaux, une extension de port de sortie à 9 canaux et des fonctions d'épissure, ainsi qu'une variété de méthodes de contrôle pour une application flexible.



II. Caractéristiques du produit

Ø BIT-VP-IC409Pro est un nouveau processeur d'épissure ultra haute définition lancé par Bit Video, qui peut afficher plusieurs images dynamiques sur plusieurs écrans et réaliser simultanément une commutation d'entrée de signal à 4 canaux, une extension de port de sortie à 9 canaux et une fonction d'épissure

Ø La carte mère adopte une architecture de traitement matériel parallèle multithread FPGA+, une conception antistatique, aucun système d'exploitation, aucun entretien, un mécanisme de calcul interne auto-construit, d'excellentes performances de traitement d'image pour éviter les pannes du système, les conflits matériels, les virus et autres problèmes

Ø Prend en charge le contrôle multi-fenêtres, qui peut facilement réaliser diverses fonctions telles que le mode mosaïque image hors image (POP), le mode de superposition image dans l'image (PIP), la superposition d'image arbitraire, l'itinérance, l'écran croisé, le zoom, etc.

Ø Prend en charge la fonction de recadrage du signal, qui peut supprimer les bords noirs et recadrer le signal d'entrée, ce qui rend les méthodes de contrôle de l'image plus diversifiées. Il peut parfaitement résoudre le problème de bord noir causé par le signal frontal, ou amplifier partiellement le signal.

Ø Prend en charge 16 modes d'épissure tels que l'écran horizontal 1x1...1x9 ; l'écran vertical 9x1...1x1 ; type de champ : 2x2, 2x3, 3x3, 2x4, 4x2...etc.

Ø Prend en charge 4 canaux d'entrée 4K*2K@60, chaque port d'entrée grave des résolutions différentes et prend en charge la gestion EDID, la lecture, la modification et la personnalisation de l'EDID (Extended Display Identification Data, Extended Display Identification Data), ce qui améliore la compatibilité du périphérique d'affichage et permet au signal de sortie du périphérique de s'adapter à diverses applications.

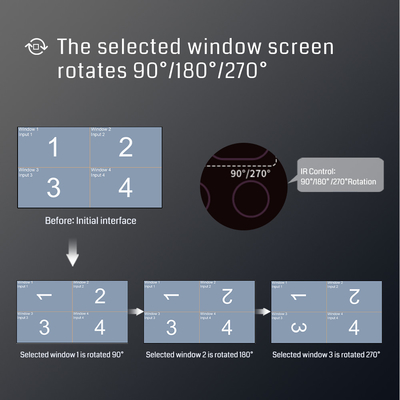

Ø Prise en charge de la rotation d'entrée et de sortie : l'entrée peut être tournée à 90°, 180°, 270° et la première ligne de sortie peut être tournée à 180°

Ø Prend en charge la commutation transparente en temps réel des signaux, permettant une véritable commutation à « 0 » seconde des signaux d'entrée. Il n'y a pas de problème de champ noir ou de décalage pendant le processus de commutation du signal. Les positions peuvent être saisies manuellement pour obtenir un positionnement précis.

Ø Prend en charge les fonctions de réglage de la couleur, de la saturation et d'autres paramètres de l'effet d'image pour résoudre le problème de restauration des couleurs des signaux frontaux

Ø Prend en charge la télécommande IR, les méthodes de contrôle RS232, TCP/IP, avec des touches de raccourci clavier pour une configuration facile et une utilisation rapide ØAvec fonction de gel d'écran et fonction de mise en miroir d'écran, mode gamma et mode gamma du panneau

Ø La séparation audio peut être sélectionnée, la sortie audio prend en charge HDMI OUT 1 ou ALL ON ou ALL OFF

Ø Prend en charge des fonctions telles que l'échange à chaud, la mémoire hors tension, la relecture de l'ordinateur hôte, l'enregistrement du plan (1), etc.

Ø Faible consommation d'énergie et conception respectueuse de l'environnement, dissipation de la chaleur par conduction interne, aucune mesure de dissipation de la chaleur externe nécessaire, méthode d'installation flexible (suspension de bureau/mur en option)

Ø Prend en charge le canal complet 24 bits, la profondeur d'échantillonnage des couleurs élevée RGB444 et la qualité de sortie d'image vidéo élevée.

Ø Prend en charge les ordinateurs, les boîtiers Android, les consoles de jeux et d'autres appareils comme sources d'entrée



















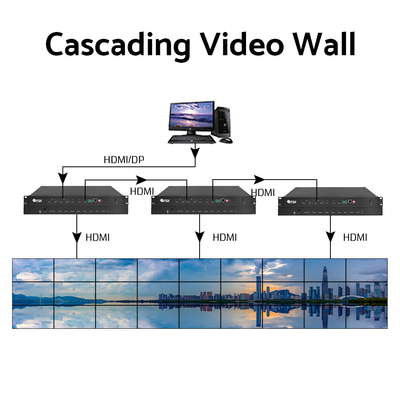

Application typique

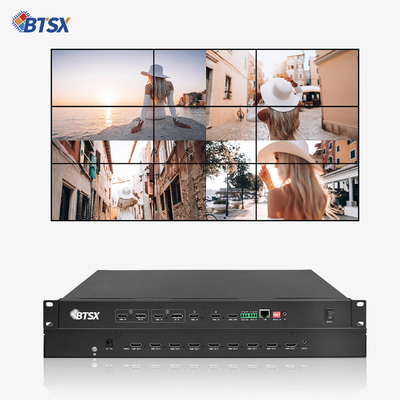

Principalement utilisé dans la vidéosurveillance ultra haute définition, les murs d'écran ultra-larges, les grands écrans publicitaires dans les magasins, les grands écrans d'exposition et d'autres applications industrielles.

Affichage plein écran N'importe quel épissage

Toute épissage Copie à gauche et à droite

Toute superposition La fenêtre pivote à 180°

La fenêtre pivote à 270° et fait pivoter la fenêtre à 90°

III. Spécifications du produit

Diagramme	BIT-VP-U1-IC409Pro
jeType d'interface d'entrée	HDMI 2.0x4, DP 1.2x2
HDCP	2.2
Fréquence maximale des pixels vidéo de l'interface d'entrée	600 MHz
Résolution maximale	4096x2160 à 60 Hz
Profondeur de couleur d'entrée	24 bits
Cformat couleur	RGB444, YUV444, YUV422, YUV420
Type d'interface de sortie	HDMI 1,3x9 (≤15m),HDMI 2,0x1 (LOOP, non disponible par défaut, en option)
Fréquence maximale des pixels vidéo de l'interface de sortie	165 MHz
Résolution de sortie	1920x1080 à 60 Hz/1920x1200 à 60 Hz
Suiterométhode l	télécommande infrarouge, port série RS232, ordinateur hôte PC
Alimentation électrique	CC 12 V/5 A
Consommation d'énergie	30 W
Stockerge/température de travail	-10 à 50 °C/0 à 80 °C
Matériau de la coque	Options tout fer, tout aluminium
Taille du produit	LxlxH : 437 mm x 177 mm x 45 mm
Taille du paquet	LxlxH : 540 mm x 290 mm x 110 mm
Poids net	2,2 kg (fer), 1,5 kg (aluminium)
Poids du colis	3,7 kg (fer), 3,1 kg (aluminium)
Liste des accessoires :	Alimentation 12V/5A x1, tête de réception IR x1, télécommande x1, certificat de conformité x1, carte de garantie x1, câble réseau x1, câble HDMI ou DP x1, câble série USB vers RS232 (en option)
Garantie après-vente	Service après-vente Garantie 3 ans

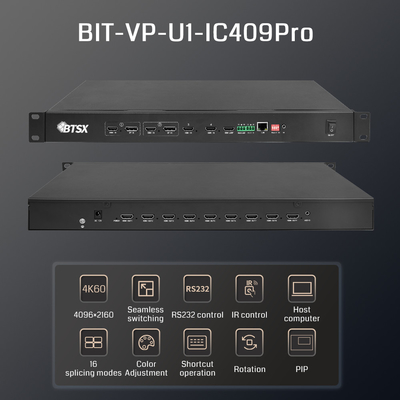

Photos du produit

IV. Notes opérationnelles

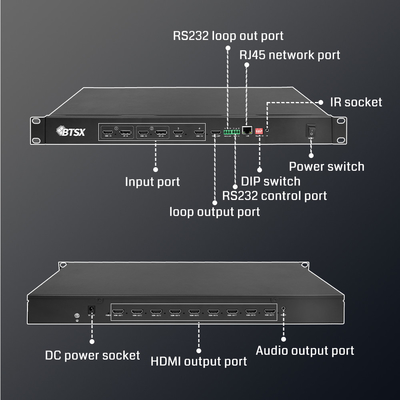

Description du panneau de l'appareil

Positivement:













Le dos :







Instructions de câblage

Ø Les sources d'entrée sont connectées au port IN de l'appareil, jusqu'à 4 sources d'entrée.

Ø Les appareils HDMI OUT 1-9 sont connectés au grand écran en séquence, d'abord de gauche à droite, puis de haut en bas.

Contrôle à distancerodescription de la fonction l

PIC : contrôl à distanceropanneau l

Contrôle à distancerol	Bfonction bouton
180°/1x1	Rotation de sortie 180°/mode d'affichage unique (toutes les images de sortie sont cohérentes)
roavec+	Définir le mode d'épissage : ligne (plage : 1-9)
Col+	Définir le mode d'épissage : colonne (plage : 1-9)
1 victoire	L'entrée est à canal unique
2Gagner	L'entrée est à double canal
3Gagner	L'entrée est à trois canaux
4Gagner	L'entrée est à quatre canaux
↑	Déplacer la fenêtre vers le haut
←	Déplacer la fenêtre vers la gauche
↓	La fenêtre descend
→	Déplacer la fenêtre vers la droite
ZOOM+	agrandissement de la fenêtre
CH1	Sélectionnez la fenêtre CH1
CH2	Sélectionnez la fenêtre CH2
CH3	Sélectionnez la fenêtre CH3
CH4	Sélectionnez la fenêtre CH4
90°/270°	faire pivoter l'écran de la fenêtre sélectionnée de 90°/270°
	Commutation de la résolution de sortie (commutation 1080P/1200P)
	Activer/désactiver l'audio pour la fenêtre sélectionnée

Instructions de numérotation



Pivoter	Clarification
1	Pas encore ouvert
2	Appuyez sur le numéro pendant 6 secondes, puis appuyez sur le numéro vers le bas pour restaurer les paramètres d'usine
3	La numérotation vers le bas allume l'écran, la numérotation vers le haut éteint l'écran
4	Connexion directe UDP par numérotation descendante, connexion DHCP ouverte par numérotation ascendante



RS232 suiterol

Ø Commande série : débit en bauds : 115200, bit de données : 8 bits, bit d'arrêt : 1 bit, contrôle CRC 1 bit

Ensemble de commandes du port série :rs232

Ø Connexion du terminal Phoenix du port de contrôle RS232 au contrôleur (ordinateur hôte, écran tactile, etc.) à l'aide d'un câble série.

Ø Après avoir connecté le produit et le contrôleur via le câble série, double-cliquez pour ouvrir le logiciel de l'ordinateur hôte.

Ø Cliquez sur Ouvrir le port série pour sélectionner le côté du port série du contrôleur.

Ø Effectue les opérations de contrôle de l’ordinateur hôte.

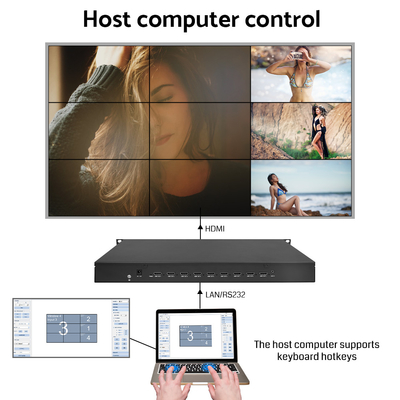

Connexion réseau

Ø Connectez le produit à votre ordinateur via un câble RJ45.

Ø Réglez l'adresse IP du contrôleur sur 192.168.1.*** (l'adresse IP de l'unité inférieure est 192.168.1.192)

Ø Ouvrez le logiciel de l'ordinateur hôte, cliquez sur le bouton Actualiser pour actualiser la carte réseau de l'ordinateur et sélectionnez la carte réseau connectée à l'appareil 9)

Ø Cliquez sur le bouton Rechercher les appareils, les appareils connectés apparaissent dans le tableau, utilisez la souris pour sélectionner l'appareil que vous souhaitez connecter.

Ø Cliquez sur le bouton Connecter l'appareil, l'unité supérieure commence automatiquement à synchroniser les données de l'unité inférieure.



Modification IP & MAC (connexion directe)

Ø Connectez le produit et l'ordinateur via le câble réseau RJ45.

Ø Assurez-vous que la quatrième position du commutateur DIP du produit est dans l'état de numérotation descendante.

Ø Définissez l'adresse IP du contrôleur sur 192.168.1.**** (l'adresse IP de l'ordinateur inférieur est 192.168.1.192)

Ø Ouvrez le logiciel de l'ordinateur supérieur, cliquez sur le bouton Actualiser pour actualiser la carte réseau de l'ordinateur et sélectionnez la carte réseau connectée à l'appareil ;

Ø Cliquez sur le bouton Rechercher un appareil, les appareils connectés apparaissent dans le tableau, utilisez la souris pour sélectionner l'appareil que vous souhaitez connecter ;

Ø Double-cliquez sur l'adresse IP ou l'adresse Mac, la zone de saisie peut apparaître, vous pouvez modifier l'IP ici.

Ø La modification IP prend en charge l'IP de tous les segments de réseau, veuillez noter que les trois premiers chiffres de la modification MAC doivent être pairs.

Ø La modification MAC/IP a une fonction de mémoire, mais l'IP sera écrasée en mode DHCP.

Connexion réseau (DHCP)

Ø Connectez le produit au routeur via un câble RJ45 ;

Ø Connectez l’ordinateur hôte au routeur via le câble réseau RJ45 et assurez-vous que l’ordinateur hôte active le mode DHCP ;

Ø Montez la quatrième position du commutateur DIP pour ouvrir le mode DHCP ;

Ø Confirmez qu’il n’y a aucun appareil avec le même MAC dans le LAN actuel (notez que deux appareils entrent dans le réseau en même temps) ;

Ø Cliquez sur le bouton Rechercher un appareil, les appareils connectés apparaissent dans le tableau, utilisez la souris pour sélectionner l'appareil que vous souhaitez connecter.

KRaccourcis clavier

Touche du clavier	Fonction
⬆	Déplacer l'élément actuel de 10 pixels vers le haut
⬇	Déplacer l'élément actuel vers le bas de 10 pixels
⬅	Déplacer l'élément actuel vers la gauche de 10 pixels
➡	Déplacer l'élément actuel vers la droite de 10 pixels
Page précédente	Article actuel agrandi de 1%
Page	L'article actuel diminue de 1%
Maison	L'élément actuel est placé au niveau précédent
Fin	L'élément actuel est placé au niveau suivant
LANGUETTE	commute l'élément actuel 1➡2➡3➡4➡1
R	faire pivoter de 90° dans le sens inverse des aiguilles d'une montre
1	Passer à la source d'entrée 1
2	Passer à la source d'entrée 2
3	Passer à la source d'entrée 3
4	Passer à la source d'entrée 4
Maj+Fclé d'onction	réglage fin (réglage de 1 pixel 0,1 %)
Ctrl +Fonctionclé	réglage grossier (réglage de 100 pixels 10%)
Ctrl+molette	Réglage de la zone d'opération (zoom avant et arrière)
Maj+1~0	Fenêtre d'aperçu de l'application rapide 1 à 10

Nom de la source d'entrée personnalisée

Ø Cliquez avec le bouton droit de la souris sur la source d'entrée, entrez un nom personnalisé, cliquez avec le bouton droit sur Enregistrer

Ø Toutes les sources d'entrée prennent en charge la personnalisation

Ø Il est recommandé de contrôler dans les quatre caractères

Sélection de la source d'entrée

Ø Sélectionnez IN1/2/3/4 dans la colonne source d'entrée, appuyez longuement et faites glisser vers la fenêtre correspondante pour terminer la sélection de la source d'entrée dans la fenêtre

Ø Sélectionnez la fenêtre, faites un clic droit de la souris et placez le pointeur sur la source d'entrée pour sélectionner la source d'entrée 1/2/3/4

Ø Vous pouvez également utiliser les chiffres du clavier 1/2/3/4 pour terminer la commutation de la source du signal après avoir sélectionné la fenêtre.

Réglage de la vue

Ø Fenêtre actuelle, lorsque vous ne parvenez pas à obtenir rapidement le focus de la fenêtre, vous pouvez passer directement à la fenêtre cible.

Ø Sélectionnez la fenêtre, utilisez la souris pour faire glisser les quatre coins de la fenêtre, vous pouvez ajuster la taille et la position de la fenêtre.

Ø Sélectionnez la fenêtre à ajuster, le coin supérieur gauche de la fenêtre est l'origine, entrez les coordonnées XY dans la colonne de coordonnées pour ajuster la position de la fenêtre.

Ø Dans la colonne Taille, entrez les valeurs de largeur et de hauteur de la fenêtre pour ajuster la taille de la fenêtre.

Ø Dans la colonne Recadrage, la résolution dans la case est la résolution d'entrée de la fenêtre actuelle, entrez les coordonnées XY du début et de la fin, ou faites glisser la souris jusqu'à la taille de la case rouge, vous pouvez terminer le recadrage.

Ø Cliquez avec le bouton droit sur la fenêtre de la source d'entrée, vous pouvez terminer la dénomination personnalisée de la source d'entrée, cette fonction n'affectera pas la zone de fonctionnement du logo de la fenêtre.

Ø Cliquez avec le bouton droit sur la zone d’opération pour réactiver l’interface du menu.

Ø Suivi audio : attribuez le port audio actuellement sélectionné au port de sortie, vous pouvez choisir de désactiver, un seul port, tous les ports ouverts

Ø Rotation de 180 degrés de la première rangée : disponible dans la rangée 2 du mode de couture, faites pivoter la première rangée de l'écran de 180 degrés.

Ø Niveau de réglage : haut/haut/bas de la fenêtre de la zone actuelle.

Ø Mode VideoGen : Si aucune des sources d'entrée n'est activée avec succès, la sortie sera un écran noir.

Ø Rotation : faites pivoter l'écran de la fenêtre actuelle de 90/180/270 degrés, vous pouvez également utiliser la touche de raccourci R pour le faire.

Ø Remplissage adaptatif : actuellement désactivé

Ø Fermer la fenêtre : c'est-à-dire fermer la fenêtre actuelle, vous pouvez cliquer avec le bouton droit sur la zone vide pour créer, vous pouvez également ouvrir la fenêtre d'affichage dans le « réglage de la fenêtre » suivant pour l'ouvrir.

Ø Double clic zoom : un double clic zoomera la fenêtre selon la grille.



V. Questions fréquemment posées

Pourquoi n'y a-t-il pas de sortie d'image lorsque le câble HDMI est connecté ?

Réponse : Il se peut que l'appareil ne détecte pas le signal HDMI. Essayez de rebrancher et de débrancher le câble HDMI, ou de l'éteindre à nouveau pour revenir à la normale.

La connexion au port réseau a échoué ?

Réponse : Vérifiez si le voyant de liaison (voyant vert) du port réseau est toujours allumé. S'il n'est pas allumé, essayez de rebrancher et de débrancher le port réseau ou de changer le câble réseau.

Lorsque plusieurs sources d'entrée sont branchées, certains ports d'entrée ne sortent pas ?

Réponse : Vérifiez si vous utilisez un bloc d'alimentation adapté avec une puissance suffisante. Ce problème ne se produira pas si vous utilisez le bloc d'alimentation fourni par défaut par notre société.
